日本YATAKA压力调节器GF14系列-进口医用压力控制器

GF1-4 系列

功能
高压入口高压
规格
高压侧压力计
低压侧压力计
材料
黄铜
标准流量
～50NL/min

目录

词汇表

基本性能说明

特点

  • GF1 系列由黄铜制成，是专为理化市场设计的压力调节器。
  • 本装置采用入口低压规格，背面面板安装式为标准，本体连接形状为Rc1/4，因此可安装丰富的接头。
用途 用于物理和化学
安装位置 用于管道和设备
标准流量 参考流量：30L/m

选项

  • 请指定前面板安装件。
  • 主体 Rc1 /4。 请单独订购管道、气管接头等。
  • 带连接计是 SUS 隔膜规格的特殊规格。

[外观图备注]

  • 订购前面板安装型时，请在零件号代码中输入选购件代码“M”。
  • 单位：毫米
  • 请注意，每个尺寸如有更改，恕不另行通知。

规格列表

[备注]
带有“※”的产品为库存产品（请向本公司营业部确认库存）。
关于以上以外的零件号，请参阅第57页。 ■低压用不附带**阀。
部件号
规格 		GF1-00□□-WX-ZS0 GF1-00□□-WS2-ZS0 GF1-25□□-WX-Z GF1-25□□-WS2-Z
低压规格 高压规格
应用气体 N2※ Ar，N2，Air，CO2，O2，H2，He　他 Ar，N2，Air，O2，H2，He　他
高压侧压力表 无 25MPa 计
低压侧压力表 0.6MPa 计，1MPa 计* 0.1MPa计，0.3MPa计，0.6MPa计，1MPa计，1.6MPa计 0.6MPa计，1MPa计，1.6MPa计
入口压力
（P1） 		0.99MPa 或更少 14.8MPa 或更少
调节压力
（P2） 		0～0.4MPa，0～0.6MPa 0～0.06MPa，0～0.2MPa，0～0.4MPa，0～0.6MPa，0～0.9MPa 0～0.4MPa，0～0.6MPa，0～0.99MPa
入口接头 Rc1/4 1/4SUS 管接头 Rc1/4 1/4SUS 管接头
出口接头 Rc1/4 1/4SUS 管接头 Rc1/4  1/4SUS 管接头
质量 0.7kg 0.8kg
库存和按订单生产 库存 按订单生产 按订单生产

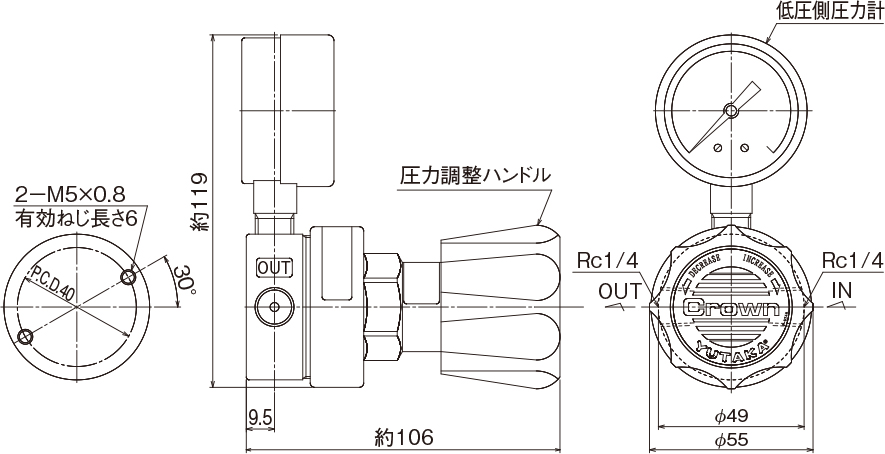

外观图

流量曲线图

[备注] · 以上数据为标准规格的参考值 零件号例GF1 -0010 -WS2 -S0 D 。 此外，它因气体温度而异。

主要材料

调节器主体 C3604BD
调节器盖 C3771BE
弁座 C3604BD
隔膜 NBR＋PTFE
调节阀座 PTFE
**阀座 FKM

压力表弯头安装规格

使用 “弯头” 安装压力表 ， 可紧凑地安装 。 部件号示例 GF1 -0010 -WS2 -S0 D
